Deep Drawing hos ZT
Dybtegning forvandler et fladt metalemne til en sømløs, hul komponent gennem kontrolleret materialeflow. I modsætning til stempling, som skærer og bøjer, strækker og komprimerer dybtræk metallet, hvilket skaber dele med overlegen styrke, ingen svejsninger og fremragende trykintegritet.
Hvorfor Deep Drawing fra ZT?
630-tons kapacitet
Sømløs konstruktion
Draw Ratio Expertise
Hydraulic Press Fleet & Deep Drawing Konvolut
Dybtrækning kræver kontrolleret, vedvarende tryk-ikke den høje-hastighed, som en mekanisk presse har. Vores hydrauliske presseflåde giver denne kontrol.
|
Tryk på Model |
Tonnage |
Maks. trækdybde (enkelt træk) |
Typiske applikationer |
|
YHA32-630 |
630T |
120 mm (304 SS, 1,5 mm) |
Store vaske, cylinderdæksler, filterhuse |
|
YH52-500 |
500T |
100 mm |
Medium hætter, iltflaskedæksler |
|
YH32-315A |
315T |
80 mm |
Små hætter, sensorhuse, filterskåle |
|
YB32-100 |
100T |
40 mm |
Miniaturetrukne dele, elektroniske huse |
Materiale- og procesegenskaber:
|
Parameter |
Rækkevidde |
|
Materiale tykkelse |
0,5 mm – 3,0 mm (tykkere tilgængelig for begrænsede geometrier) |
|
Materialetyper |
304/316 rustfrit, CRS, aluminium (5052/6061), messing, kobber |
|
Max Draw Ratio (Enkelt Draw) |
2,2:1 (tom diameter: tegnedybde) |
|
Maks. dybde (multi-tegning) |
Op til 300 mm med mellemudglødning |
|
Vægtykkelsesensartethed |
Større end eller lig med 80 % af originalemnets tykkelse bibeholdt |

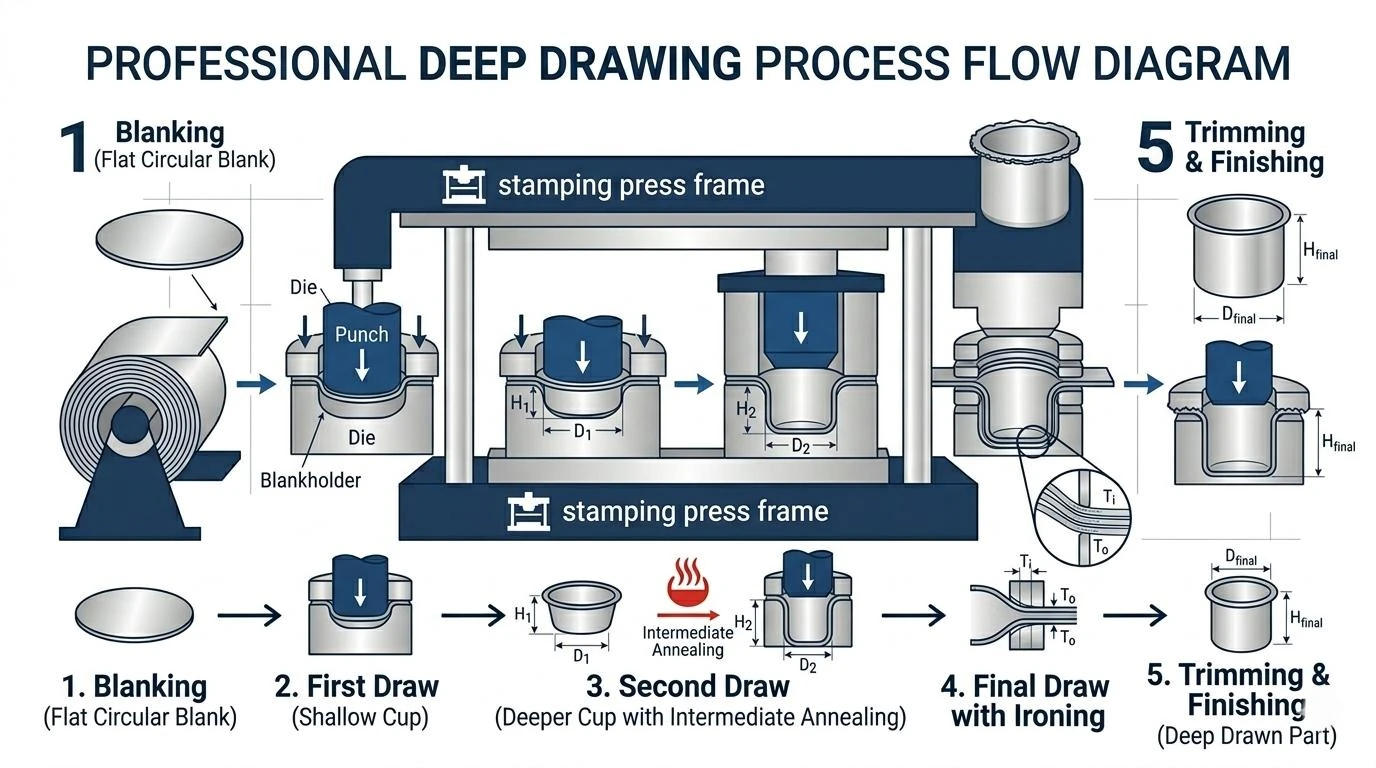

The Deep Drawing Process hos ZT
Trin 1: Blankforberedelse
Blanks er skåret på vores30.000W laserellerblænde presse. Kantkvalitet er kritisk-laser-skårne kanter er rene og grat-fri, hvilket reducerer risikoen for brud under tegning.
Trin 2: Enkelt- eller flertrins-tegning
Enkelt lodtrækning:Råemnet trækkes til den endelige form i et slag.
Tegning på flere-trin (progressiv dyb tegning):Delen passerer gennem successive tegnestationer, der hver især uddyber profilen trinvist. Dette tillader dybere dele uden at bryde materialet.
Trin 3: Mellemudglødning (hvis påkrævet)
Rustfrit stål-hærder hurtigt. Til dybe eller komplekse dele udfører vimellemudglødningfor at genoprette duktiliteten mellem træk.
Trin 4: Trimning og efterbehandling
Den tegnede skal ertrimmettil endelig højde, og funktioner somperler, fordybninger eller piercingertilføjes. Overflader kan værepoleret, elektropoleret eller belagt.
Lessons from the Field: Why Wall Thickness Uniformity Matters
En filterhuskunde oplevetrevner i nederste hjørneunder trykcykling. Revnen startede, hvor muren vartyndeste-et resultat af ujævn materialestrøm under tegning.
Vores løsning:Vi justeredeemneholdertryk og stanseradiusat fremme mere ensartet flow. Vi måler nu vægtykkelse på 4 punkter rundt om omkredsen på første-varedele ved hjælp af vores tyske belægningstykkelsesmåler i ultralydstilstand. Vægtykkelsesensartethed verificeres før produktionsfrigivelse.
Endnu en lektion: Vigtigheden af poleret værktøj
En kunde rapporteredegalende(materialeafhentning) på ID'et af tegnede hætter af rustfrit stål. Undersøgelse viste, at trækdysens overflade havde mikroskopisk ruhed, der skrabede det rustfrie materiale. Vi polerer nu alle rustfrie tegnematricer til Ra Mindre end eller lig med 0,1 μm og bruger højtryks-smøremiddel for at forhindre gnidning.
Kvalitetskontrol for dybtrukne dele
Første-artikelinspektion:
- Vægtykkelse:Målt ved flange, midt-væg og nederste hjørne ved hjælp af ultralydstykkelsesmåler eller tværsnit.
- Tegnedybde og ID/OD:Verificeret denXi'an Edward CMM (0,005 mm nøjagtighed) .
- Overfladedefekter:100 % visuel inspektion for trækmærker, rynker eller brud.
- Lækagetest (til tætningsapplikationer):Hætter og huse beregnet til tryk- eller væsketætning kan væreheliumlækagetestetellerhydrostatisk tryk testetpå stikprøvebasis.
- Certificeringer:ISO 9001:2015
Repræsentative dybtrukne dele
|
Del |
Beskrivelse |
Forbindelse |
|
Dybtrukne hætter |
Sømløse beskyttelseshætter til beslag, op til 120 mm dybde |
|
|
Oxygen cylinder dæksler |
Kraftige-måle rustfri dæksler til medicinske og industrielle cylindre |
|
|
Dybtrukne vaske i rustfrit stål |
Enkelt-, sprækkefrie-vaske til mad og medicinsk brug |
Se produkt |
|
Dybtrukne filterhuse |
Sømløse huse til væske- og gasfiltrering |
Betjente industrier
Medicin & Laboratorie
Rustfri håndvaske, instrumenthuse-elektropoleret for rengøringsvenlig.
01
Industrigas
Iltcylinderdæksler, ventilbeskyttelseshætter.
02
Væskekraft
Filterhuse, hydrauliske reservoirkomponenter.
03
Mad & drikke
Sømløse rustfrie komponenter, der eliminerer bakterieophobningspunkter.
04
Ofte stillede spørgsmål
Spørgsmål 1: Dybtegning vs. stempling og svejsning-hvilket er bedst for min del?
|
Feature |
Dybt trukket |
Stemplet og svejset |
|
Søm |
Sømløs-ingen svejsning |
Har svejsesøm |
|
Lækagesti |
Ingen |
Potentiale ved svejsning |
|
Korrosionsbestandighed |
Uniform |
Svejsezonen mere modtagelig |
|
Pris ved volumen |
Konkurrencedygtig, eliminerer svejseomkostninger |
Kan være lavere for simple geometrier |
Q2: Hvad er det maksimale forhold mellem dybde-til-diameter, du kan opnå?
Til rustfrit stål i et enkelt træk, ca. 1,2:1. Dybere forhold kræver tegning i flere-trin med mellemudglødning. Vores dybeste standarddel opnår 2,5:1 ved hjælp af tre træktrin.
Q3: Min del kræver en meget specifik indvendig profil for at matche en fitting. Kan du danne indvendige perler?
Ja. Vi kan danne interne fastholdelsesperler, trin eller tråde-engagerende profiler under tegneprocessen. Giv din monteringstegning eller en prøve.
Q4: Hvilke overfladefinisher er tilgængelige til dybttrukket rustfrit stål?
Som-tegnet: Velegnet til interne komponenter.
#4 Børstet: Standard for madservice og medicinsk.
Elektropoleret: Ra Mindre end eller lig med 0,4μm, passiveret for maksimal korrosionsbestandighed-farmaceutisk og halvlederkvalitet.
Klar til at diskutere dit dybtegningsprojekt?
Upload din tegning. Vores ingeniørteam vil evalueretrækbarhedog afgiv et budgettilbud inden for 2 hverdage.
