Præcisionsstempling af metal

Kompetenceoversigt

Præcisionsmetalstempling ved ZT

Fra 0,1 mm EMI afskærmende dåser til 6 mm strukturelle beslag spænder vores stemplingsevner over hele spektret aftonnage, materialetykkelse og produktionsvolumen. Medover 200 trykpå tværs af to produktionscampusser-Ruqing (IATF 16949 certificeret) og Dehong (specialist i tunge-målemål)-leverer vikonsistens i bilindustriens-kvalitettil enhver industri, vi betjener.

Hvad adskiller os:

8 leder EDM maskiner. Værktøjsændringer sker i timer, ikke uger.

I-Husværktøjskontrol

IATF 16949 sporbarhed og proceskontrol gælder for enhver ordre.

Automotive Discipline, Universal Application

Vi leder din del til den optimale presse for pris og kvalitet.

Tonnage fra 12T til 630T

Tryk på Fleet & Processing Konvolut

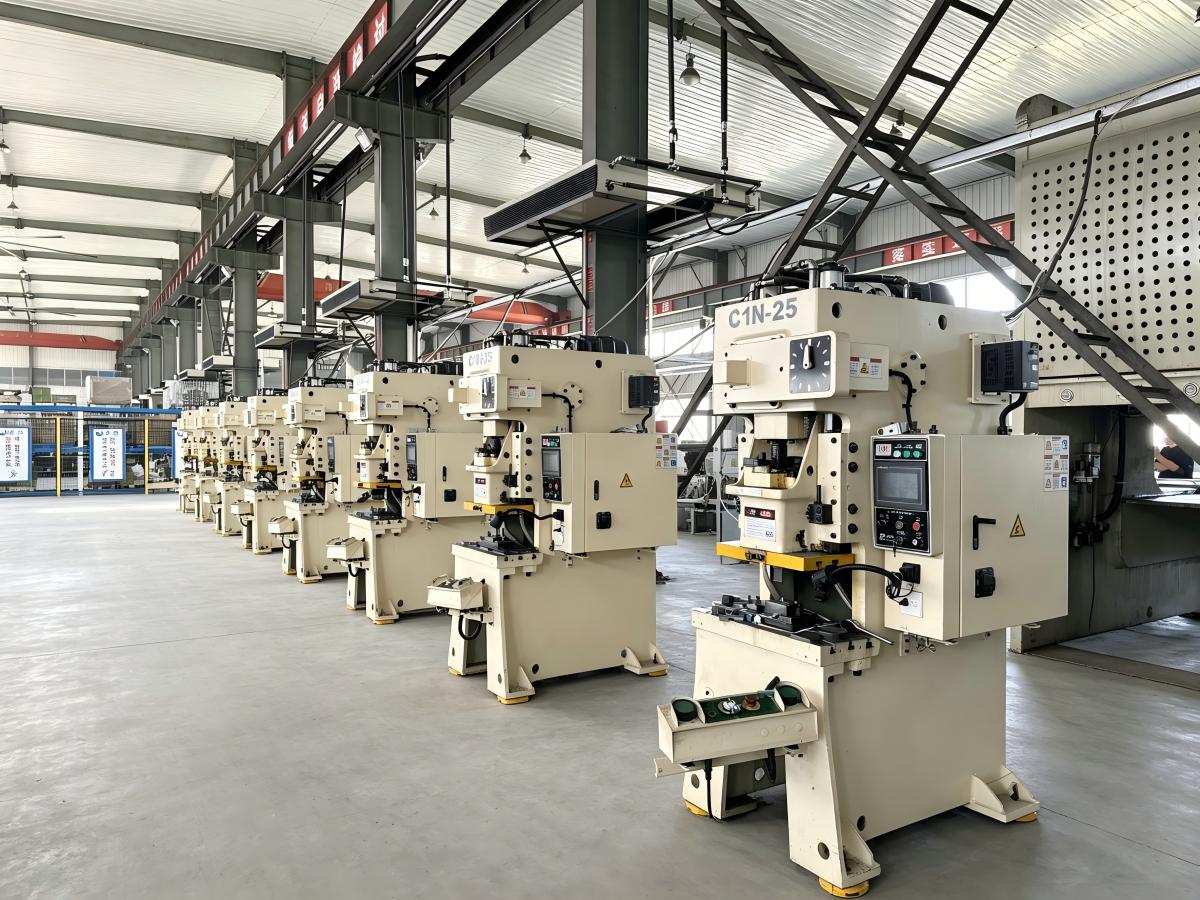

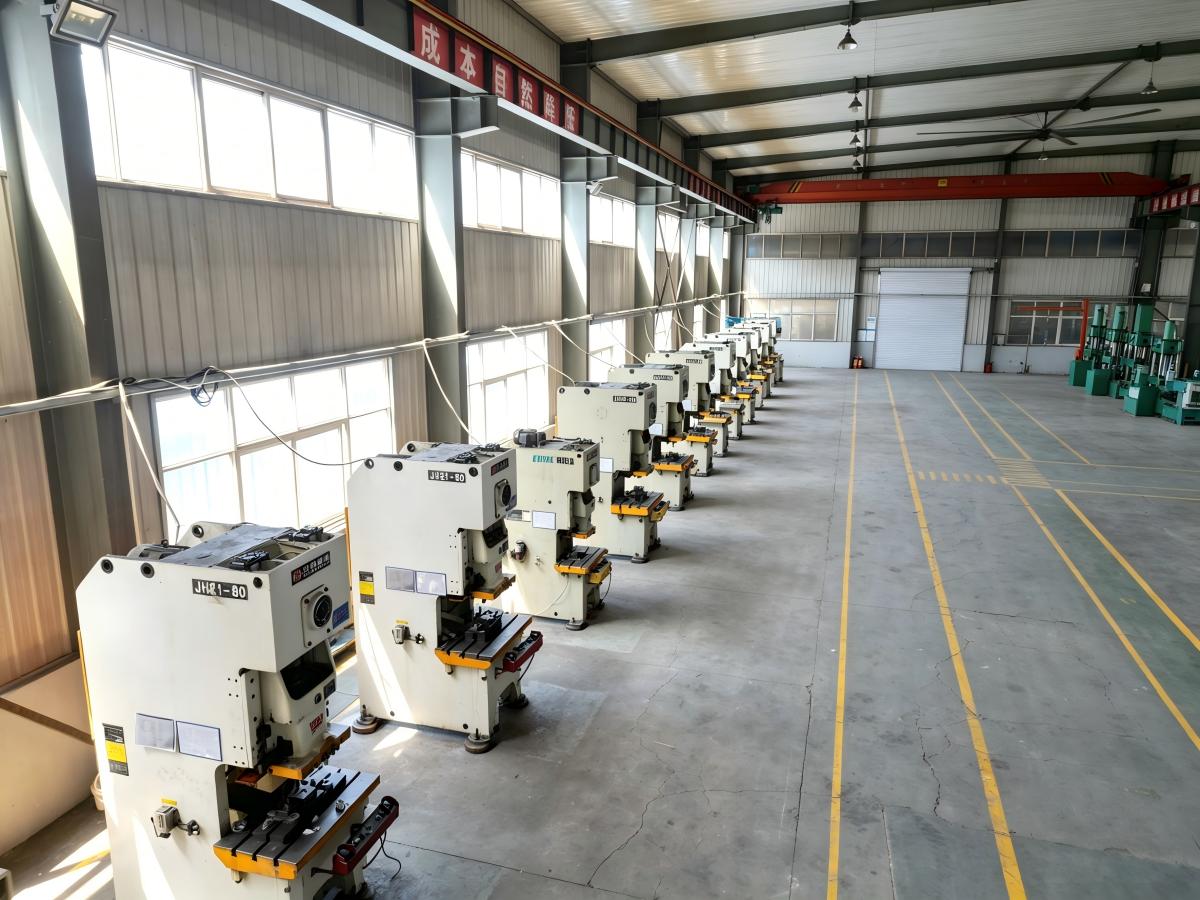

Vores presseflåde kombinererhydrauliske presser til dybtrækning og kraftig blankingmedmekaniske presser til højhastigheds-progressivt og sammensat matricearbejde.

Udstyrskategori	Nøglemodeller	Tonnage	Mængde	Hvad dette betyder for dine dele
Fire-søjle hydrauliske presser	YHA32-630, YH52-500, YH32-315A, YB32-100	100T – 630T	10 enheder	Dybtegning, tung blanking, coining, opretning
Åbn faste-bordpresser	JF21-400, JH218-250, JH21-200, JH21-125, JH21-80	45T – 400T	18 enheder	Progressivt matricearbejde, præcisionsblanking, høj-volumenproduktion
Åbn vippepresser	J23-63A, 40T, 25T, 15T, 12T	12T – 63T	24 enheder	Små dele, beslag, clips, høj-produktion
Pneumatiske presser	100T, 63T, 40T, 10T modeller	8T – 100T	27 enheder	Høj-lysstempling, elektronik, kontaktfjedre

Materiale egenskaber:

Parameter	Rækkevidde
Materiale tykkelse	0,1 mm – 6,0 mm
Materialetyper	CRS, rustfrit (304/316), aluminium (5052/6061), kobberlegeringer, HSLA
Tolerance	±0,01 mm opnås ved præcis mikro-stempling
Årlig kapacitet	Over 100 millioner stykker

Værktøjs- og formfremstilling: Hjertet af stempling

Vi styrer værktøjet. Du styrer tidslinjen.

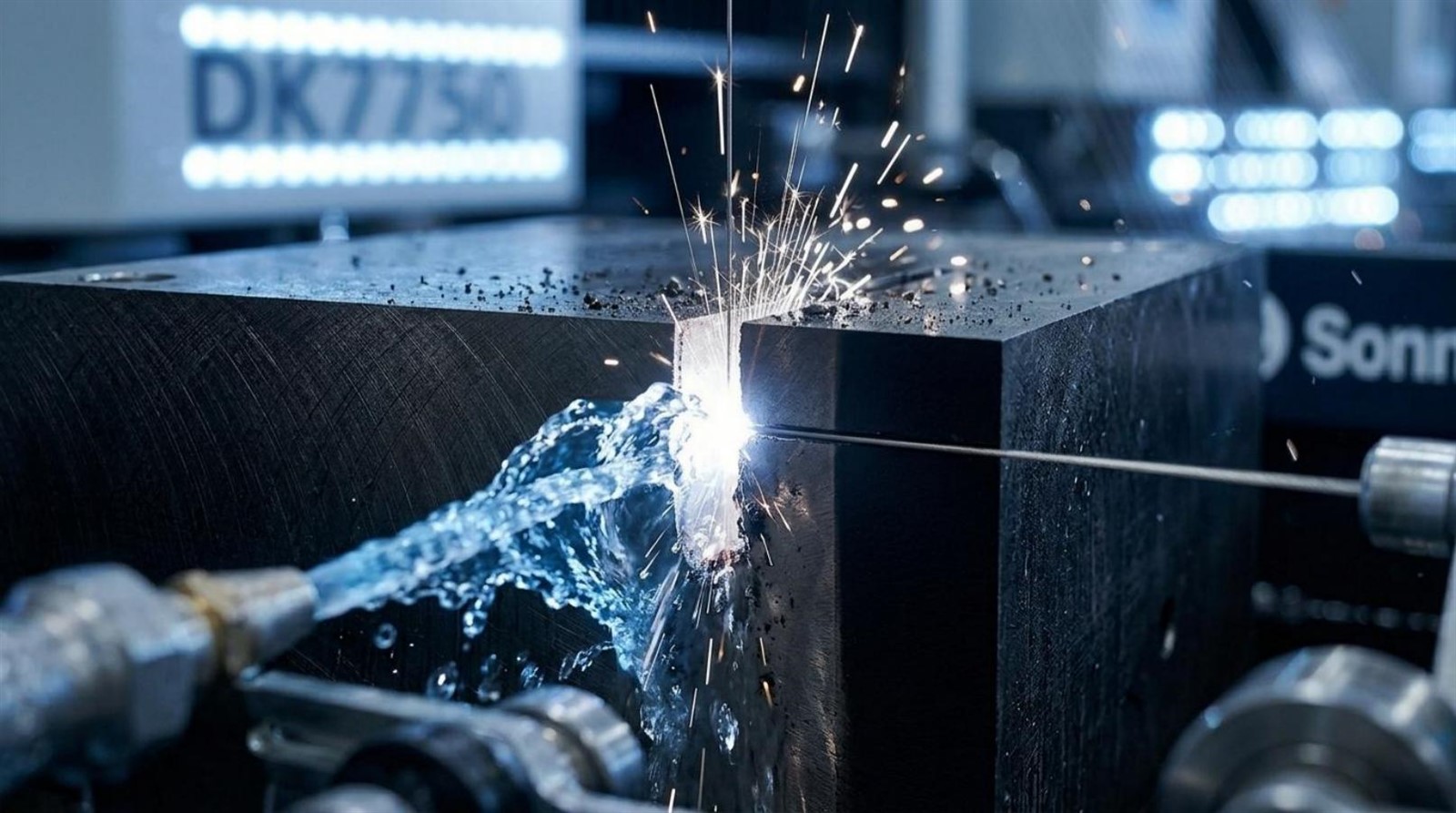

Vores interne-værktøjsrumshuse8 DK7750 wire EDM maskiner, overfladeslibere, EDM-synker og bearbejdningscentre. Det betyder:

Ny leveringstid for værktøj

15-20 dage for simple dies; 30-45 dage for komplekse progressive dies.

Løbende ændringer

Skal du tilføje et hul eller justere en bøjning? Vores værktøjsmagere modificerer matricen og har den tilbage i produktion inden forsamme skift.

Dø Livet

Vi bruger Cr12MoV, DC53 og SKD11 værktøjsstål med korrekt varmebehandling. Progressive dies garanteret forStørre end eller lig med 1.000.000 hitsunder normal vedligeholdelse.

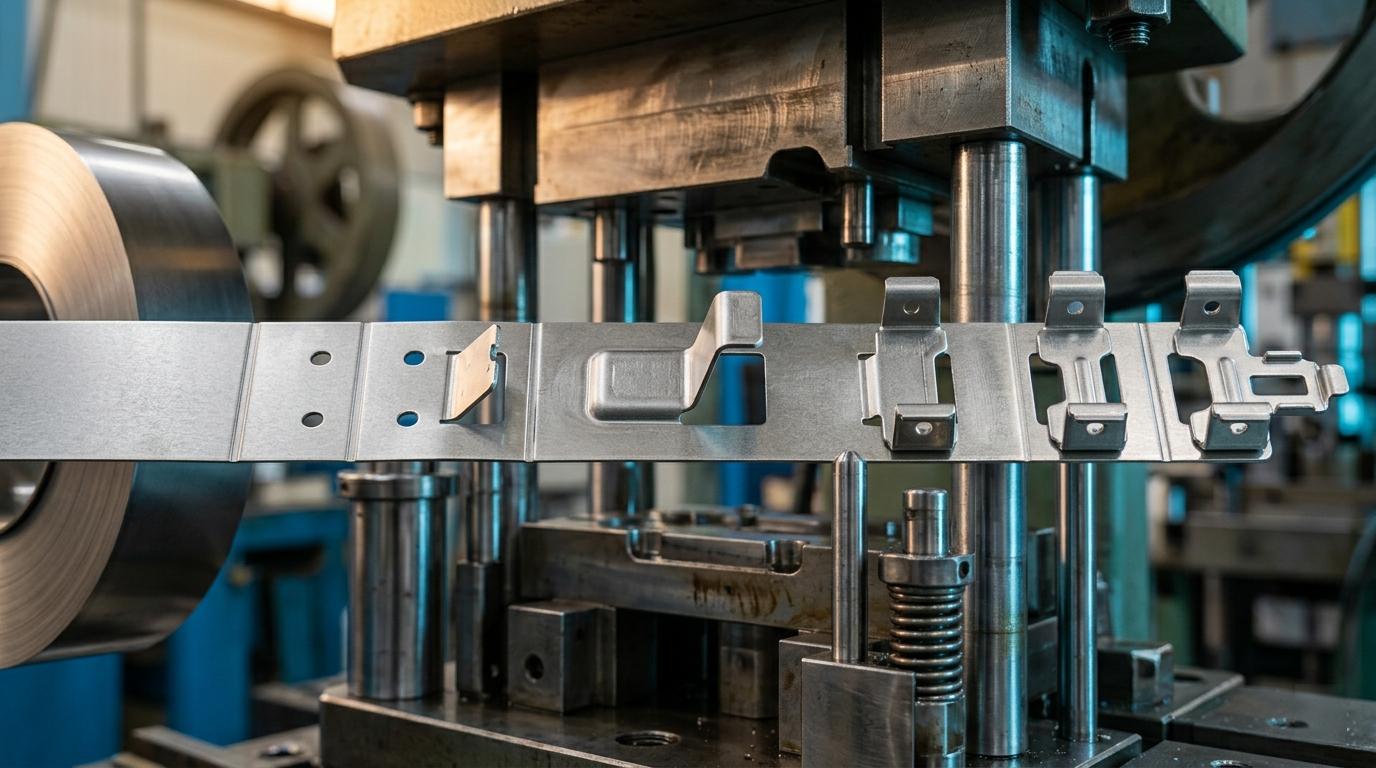

progressive-die-strip-progression-sample

Lektioner fra marken: Hvorfor vi mønter, før vi gennemborer

Tidligt i vores 5G-afskærmningsprogrammer observerede vi en intermitterende SMT-placeringsfejl. Grundårsagen? Mikro-spændinger fra piercing blev udløst under reflow, hvilket fordrejede basisplanet med kun 0,03 mm.

Vores løsning:Vi redesignede vores progressive dies til at inkluderei-linjemøntningsstationer, der komprimerer strimlenførdet første pierceslag. Dette forstresser materialet på en kontrolleret måde og låser fladheden inden skæringen begynder. Det tilføjer værktøjskompleksitet-men eliminerer en fejltilstand, der kan kassere en hel PCB-samling.

Det er den slags stammeviden, der kommer fra40 års stemplingserfaring.

Kvalitetskontrol og certificeringer

Sporbarhed i henhold til IATF 16949 §8.5.2:Hvert produktionsparti er knyttet til materialevarmenummer og -procesinspektionsregistreringer.

Inspektionsudstyr	Evne	Hvad det verificerer for dine dele

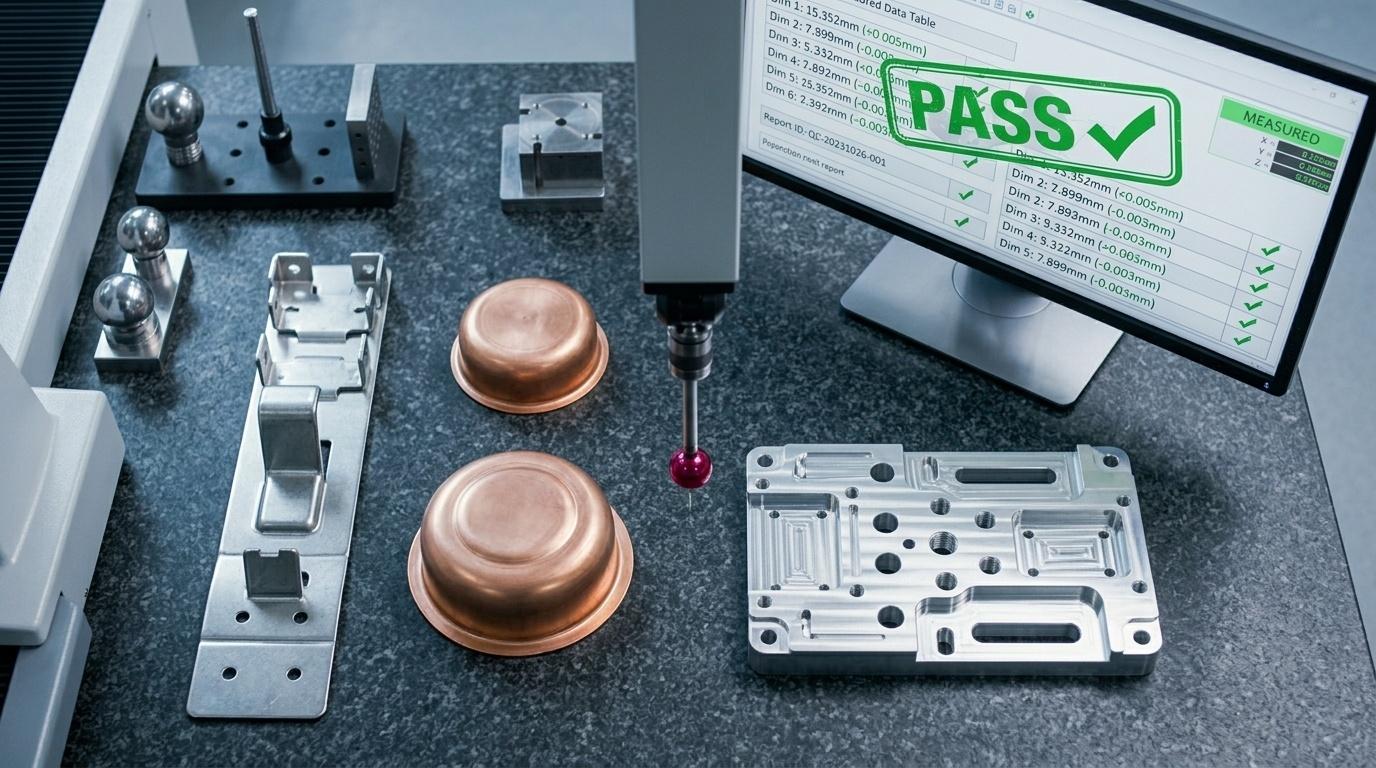

Xi'an Edward CMM	1000x800mm, 0,005mm nøjagtighed	Sand position, fladhed, profil af komplekse funktioner
Dongguan Jingchi Vision System	300x200 mm, 0,001 mm	Ikke-kontaktmåling af sarte mikro-stemplinger
Universal testmaskine	0-100KN	Verifikation af materialetræk og flydespænding
Belægningstykkelsesmåler	1μm opløsning	Belægningstykkelse på tin, zink, nikkel finish
Saltsprøjtekammer	900x600 mm	Korrosionsbestandighed ifølge ASTM B117

Certificeringer:

IATF 16949:2016 (Automotive Quality Management)

GJB9001C-2017 (militær standard)

ISO 9001:2015 / ISO 14001:2015 / ISO 45001:2018

Repræsentative stemplede dele

Del	Beskrivelse	Forbindelse
Præcisions EMI afskærmende dåser	0,1 mm-0,5 mm nikkelsølv, fladhed Mindre end eller lig med 0,05 mm	Se produkt
Elektriske kontaktfjedre	Fosforbronze, BeCu, krafttolerance ±8 %	Se produkt
Præcisionsskiver i metal	ID/OD-koncentricitet Mindre end eller lig med 0,1 mm, grat-frie kanter	Se produkt
Dybtrukne hætter	Enkelt-stykke, sømløs, op til 120 mm dybde	Se produkt

Betjente industrier

Automotive

IATF 16949 certificeret, Tier-1 leverandør til Great Wall Motors og Xiaomi Auto.

01

Telekommunikation

EMI-afskærmning til 5G-basestationer, præcisionskontaktfjedre.

02

Elektronik

Mikro-stemplinger til forbrugerenheder, taktile kupler, batterikontakter.

03

Industriel

Beslag, skiver, pakninger til maskiner og automatisering.

04

Medicinsk

Rustfri stålkomponenter med fuld sporbarhed.

05

Ofte stillede spørgsmål

Q1: Hvad er det tykkeste materiale, du kan stemple?

Vores 630T hydrauliske presse kan blanke kulstofstål op til 6 mm tykt, afhængigt af delens geometri. For tykkere materiale anbefaler vi vores pladefremstilling eller laserskæring.

Q2: Hvad er dine typiske leveringstider for stempling af ordrer?

Eksisterende værktøj: 10-15 dage for produktionsmængder.
Nyt værktøj: 15-20 dage for simple matricer, 30-45 dage for komplekse progressive matricer.
Prøver: 10-12 dage for prototype (blødt) værktøj.

Q3: Kan du stemple rustfrit stål og aluminium?

Ja. Vi stempler rutinemæssigt 304/316 rustfrit stål og 5052/6061 aluminium. Rustfrit kræver større bøjningsradier og hyppigere værktøjsvedligeholdelse-det tager vi højde for i vores procesdesign.

Q4: Tilbyder du PPAP-dokumentation?

Ja. Som en IATF 16949-certificeret facilitet kan vi levere PPAP niveau 3-dokumentation, herunder dimensionslayout, materialecertifikater, PFMEA og kontrolplaner.

Spørgsmål 5: Min del er i øjeblikket laserskåret-, men jeg vil gerne reducere omkostningerne. Kan stempling fungere?

For mængder over 5.000 styk giver stempling normalt en væsentlig lavere stykpris end laserskæring. Vi kan gennemgå din delgeometri og give en omkostningssammenligningsanalyse. Send os din tegning.
