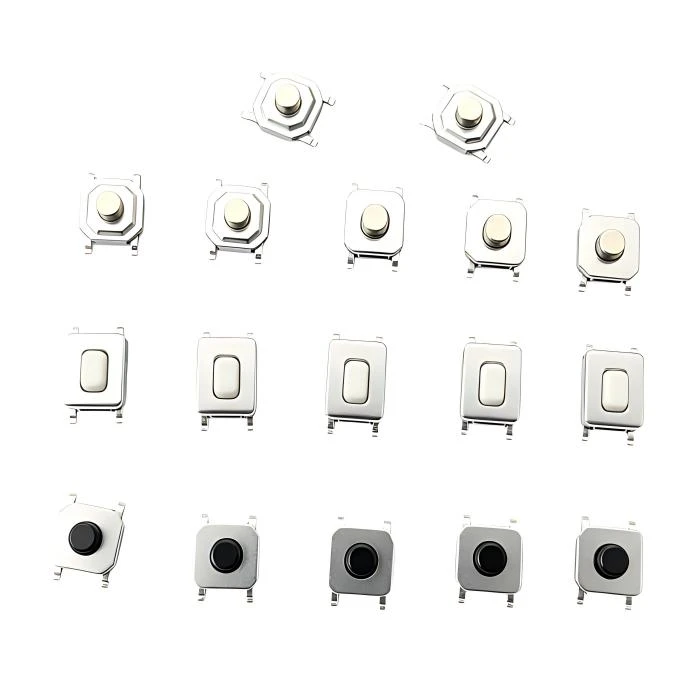

Taktile kuppelkontakter

Zento Trilium Metal Tech Co., Ltd. er en af ​​de førende producenter og leverandører af taktile dome switches i Kina. Velkommen til at købe bulk holdbare taktile kuppelafbrydere lavet i Kina her fra vores fabrik. Hvis du har nogen forespørgsel om tilpasset service, er du velkommen til at sende os en e-mail.

En præcisions-formet metalkuppel fremstillet på vores-højhastigheds pneumatiske presselinje (10T-40T) på Ruqing-anlægget.



Taktile dome-switche er de ukendte helte inden for brugergrænsefladedesign-de giver den tilfredsstillende "klik"-feedback i membrantastaturer, kontrolelementer til medicinsk udstyr og industrielle HMI-paneler.



Vi har leveret over 30 millioner kupler til producenter af forbrugerelektronik og medicinsk udstyr.



Den tekniske udfordring er ikke kun at danne kuppelformen-det er at opnå ensartet aktiveringskraft og skarpt snapforhold på tværs af millioner af cyklusser.



Hver batch, vi sender, er valideret for kraft-afbøjningsegenskaber på vores Jinan Shijin digitale tester.

Fysikken bag et tilfredsstillende klik: Sådan kontrollerer vi snapfølelsen

Taktile kupler produceres på vorespneumatisk presselinje (10T-40T)ved hjælp af progressive præcisionsmatricer designet og bygget i vores-hjemmeværktøjsrum. Matricesættet indeholderflere formningsstationerder gradvist former den flade skive til dens karakteristiske kuppelprofil. Denne progressive tilgang forhindrer stresskoncentrationer, der fører til for tidlig træthedsfejl.

Hvorfor kornretning betyder noget for domelivet:
En lektie lært af en tilbagekaldelse af forbrugerelektronik: En kundes dome-omskiftere fejlede efter ca. 200.000 cyklusser-langt under 500.000-cyklus-specifikationen. Vores fejlanalyse afslørede, at den oprindelige leverandør havde orienteret matricen, så den primære spændingslinje på kuplen var justeretparalleltil materialets rulleretning.

Her er materialevidenskaben bag: Rustfrit stålbånd har en retningsbestemt kornstruktur fra valseværket. Når du gentagne gange bøjer kuplen langs kornretningen, forplanter mikro-revner sig hurtigere. Ved at orientere matricen, så denmaksimal bøjningsspænding løber vinkelret på kornet, træthedslivet forbedres med 30-50%.

Vores standard praksis:Hver kuppelmatrice vi bygger er orienteret efterkryds-bøjningmedmindre geometriske begrænsninger dikterer andet. Dette er den slags stammeviden, der kommer fra 20 års værktøjserfaring-og det er grunden til, at vores kupler konsekvent overlever råvareleverandører.

Tving-afbøjningsvalidering:
Post-stempling, kupler gennemgår enlav-temperatur stress-aflastning varmebehandlingfor at stabilisere den dannede geometri. Vi validerer derefter aktiveringskraft og snapforhold på voresJinan Shijin Digital Spring Tester, som genererer en fuld kraft-forskydningskurve, der viser topkraft, udløsningskraft og udløsningskraft. Disse data arkiveres efter lotnummer.

Validering af kraftkarakteristika (kurverapport tilgængelig)
Taktil følelse er subjektiv, men fysikken bag den er målbar. Vi bruger voresJinan Shijin digital fjedertester (område: 1-100N, opløsning: 0,1N)for at fange den komplette kraft-forskydningsprofil for hver prøvebatch.

For hvert produktionsparti registrerer vi:

Fmax (Peak Force):Den maksimale modstand før kuplen kollapser.

Fklik (Trip Force):Den kraft, hvormed snappet opstår.

Snap-forhold:(Fmax - Fclick) / Fmax-et mål for "clickiness". Værdier under 30 % føles grødet; vi sigter mod Større end eller lig med 40 %.

Dimensionsbekræftelse:

Kuppelhøjde og diameter:Verificeret på voresDongguan Jingchi Vision målesystem (300x200 mm, 0,001 mm opløsning). Højden er kritisk-en varians på kun 0,02 mm flytter aktiveringskraften med 15-20 g.

Kantgratkontrol:Domer skal sidde fladt på PCB-puder. Grathøjden styres til mindre end eller lig med 0,01 mm og rettesnedadmod printkortet for at sikre ensartet kontakt.

Livscyklustest:
Til bilkunder og medicinske kunder tilbyder viaccelereret levetidstestved hjælp af pneumatiske aktuatorer, der simulerer 1.000,000+ cyklusser, mens de overvåger kraftnedbrydning. Testrapporter er inkluderet med PPAP niveau 3 dokumentation.

Få et tilpasset tilbud

Upload din kuppeltegning eller angiv din ønskede diameter, kraft og belægning. Vores ingeniørteam vil give en gennemførlighedsanalyse og et budgettilbud inden for 24 timer.

Upload din tegning og få et tilbud

• IATF 16949-certifikatKlik for at se
• ISO 9001 certifikatKlik for at se

Inspektionsudstyr brugt til denne del:

Jinan Shijin Digital Spring Tester (0,1N opløsning) - Force-forskydningskurvevalidering

Dongguan Jingchi Vision System (0,001 mm) - Måling af kuppelhøjde og diameter

Saltsprøjtekammer (900x600 mm) - Korrosionsbestandighed for belagte kupler
