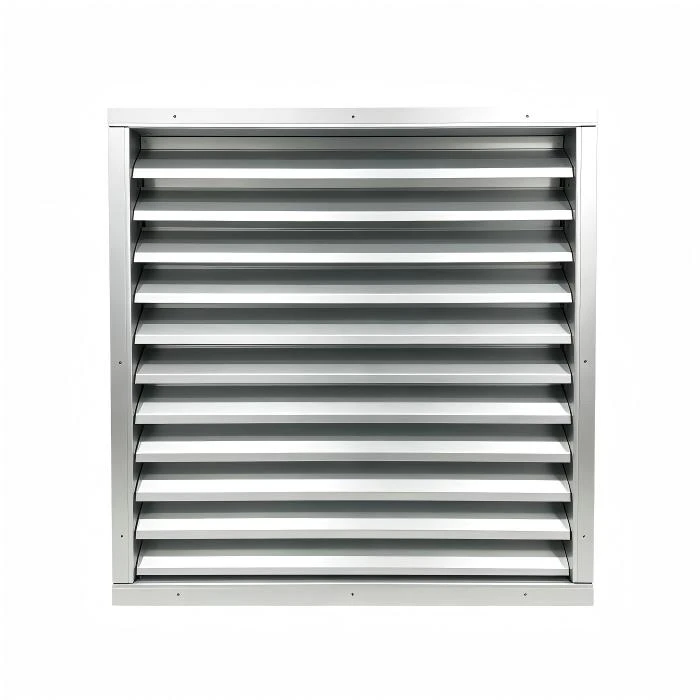

Ventilationsspjæld og luftventiler

Zento Trilium Metal Tech Co., Ltd. er en af ​​de førende producenter og leverandører af ventilationsspjæld og luftventiler i Kina. Velkommen til at købe bulk holdbare ventilationslameller og luftventiler lavet i Kina her fra vores fabrik. Hvis du har nogen forespørgsel om tilpasset service, er du velkommen til at sende os en e-mail.

Et fremstillet ventilationsspjæld eller luftventil produceret på vores CNC-stansepresse- og kantpresselinjer på Ruqing og Dehong faciliteterne.



Lameller sørger for luftstrøm, mens de forhindrer regn, snavs og-synslinjer-ind i indhegninger, udstyrsrum og bygningsfacader.



Vi producerer standard- og brugerdefinerede lameller til industrielt udstyrskøling, generatorkabinetter, HVAC-systemer og arkitektonisk screening.



Den tekniske værdi ligger i beregning af frit areal, vejrbestandighed (regnafvisning) og strukturel integritet under vindbelastning.

Lameller: Simpel geometri, kompleks ydeevne

Et jalousi ser enkle-bøjede metalblade ud i en ramme. Men ydeevnen (luftstrøm vs. vandafvisning) afhænger af subtile detaljer om bladform, afstand og kantbehandling.

Trin 1: Bladfremstilling
Blade er den kritiske komponent. Vi producerer dem på voresCNC stansepresse(for standardprofiler med høj-volumen) ellertrykbremse(til brugerdefinerede vinkler). Bladprofilen inkluderer:

Nedadgående vinkel(typisk 45 grader) for at kaste vand

Drypkantved forkanten for at forhindre vand i at suge tilbage

Afstivnende ribbentil lange spændvidder (dannet i stansepressen)

Trin 2: Fremstilling af ramme
Rammer skæres på vores30.000W laserog dannet påtrykbremse. Rammen indeholdermonteringsflangerogklingemonteringsåbningerpræcist placeret for at matche bladets stigning.

Trin 3: Samling
Blade indsættes i rammens slidser ogplet-svejsetellernittetpå plads. Til aluminiumslameller bruger virustfri stålnitterfor at forhindre galvanisk korrosion. Efter montering kontrolleres spjældet forklingejustering og afstandskonsistens.

Trin 4: Skærminstallation (valgfrit)

Fugle-/insektskærm skæres i mål ogkrympet ind i en rammeder monteres bag spjældet. Skærm er sikret medskruer eller clipsfor nem fjernelse og rengøring.

En udstyrsproducents garantikrav: Tilfældet med regnen-Ingress Failure
En producent af generatorkabinet rapporterede vandskade på intern elektronik. Lamellerne blev specificeret til at "holde regn ude", men der blev fundet vand inde i indhegningen efter en storm. Undersøgelser viste, at lamellerne var installeretuden drypkantpå knivene løb-vandet ned ad knivens overflade og sled rundt om bagkanten ind i kabinettet.

Vores løsning:Alle vores vejrbestandige-lameller inkluderer endrypkantdannet i klingeprofilen. Til applikationer med høj-hastighed (køretøjs-monteret udstyr), tilføjer vi enanden-fase fugteliminererbag spjældbladene.

Gratis arealberegning:
Frit område ernetto åbent områdetilgængelig for luftstrøm, udtrykt som en procentdel af ansigtsarealet. Det bestemmer, hvor meget luft der kan passere ved et givet trykfald. Vi kan ydefriarealberegningertil vores standard lameller, eller test brugerdefinerede designs pr. AMCA 500-L.

Overvejelser om vindbelastning:
Store arkitektoniske lameller skal modstå vindbelastninger. Vi kan præstereFEA analyseeller givespænd tabellerviser maksimal ikke-understøttet bredde for forskellige vindhastigheder. Til orkan-udsatte områder forstærker vi rammer med mellemliggende stolper.

Dimensionsbekræftelse:

Bladafstand og vinkel:Bekræftet med tilpassede go/no-go-målere. Ensartet mellemrum er afgørende for ensartet luftstrøm og udseende.

Overordnede dimensioner:Verificeret i forhold til ordrespecifikation.

Visuel inspektion:

Bladjustering:Alle klinger skal være parallelle og jævnt fordelt. Fejljusterede klinger afvises visuelt.

Svejse/nittekvalitet:Punktsvejsninger kontrolleret for gennemtrængning; nitter kontrolleret for tæthed.

Ydelsestest (valgfrit):

Luftstrøm og regnafvisning:Test pr. AMCA 500-L på et godkendt laboratorium. Testrapporter leveres.

Pulverlakkvalitet (stålventiler):

Tykkelse:60-80μm, verificeret medTysk belægningstykkelsesmåler.

Saltspray:Større end eller lig med 1.000 timer pr. ASTM B117.

Få et tilpasset tilbud

Angiv dine spjældflademål, luftstrømskrav og materialepræference. Vores ingeniørteam vil give en gratis arealberegning og budgettilbud inden for 24 timer.

Upload din tegning og få et tilbud

• ISO 9001 certifikatKlik for at se

Inspektionsudstyr brugt til denne del:

Custom Go/No-Go Gages - Bladafstand og vinkel

Coating Thickness Gauge - Pulverlak DFT

AMCA 500-L-testrapport – præstationsvalidering (valgfrit)
