Zento Trilium Metal Tech Co., Ltd. er en af de førende producenter og leverandører af udendørs telekomskabe i Kina. Velkommen til at købe bulk holdbare udendørs telekomskabe lavet i Kina her fra vores fabrik. Hvis du har nogen forespørgsel om tilpasset service, er du velkommen til at sende os en e-mail.

Produktoversigt

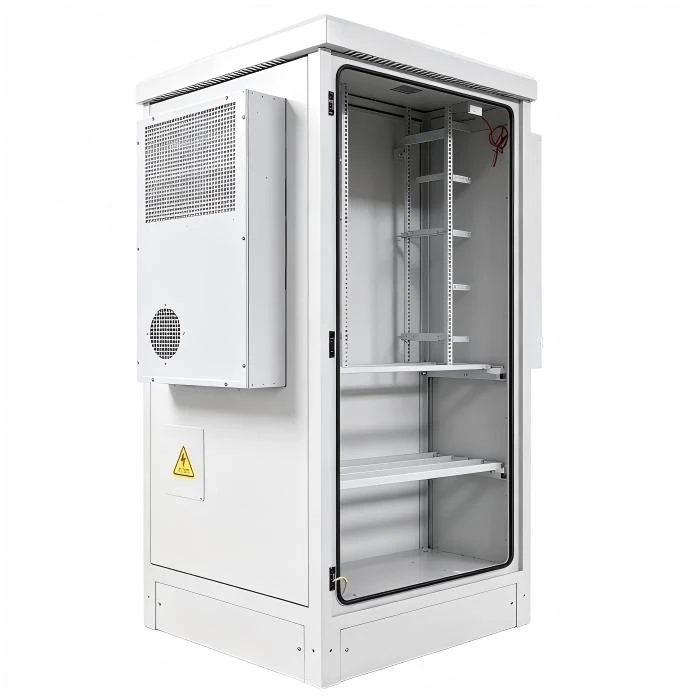

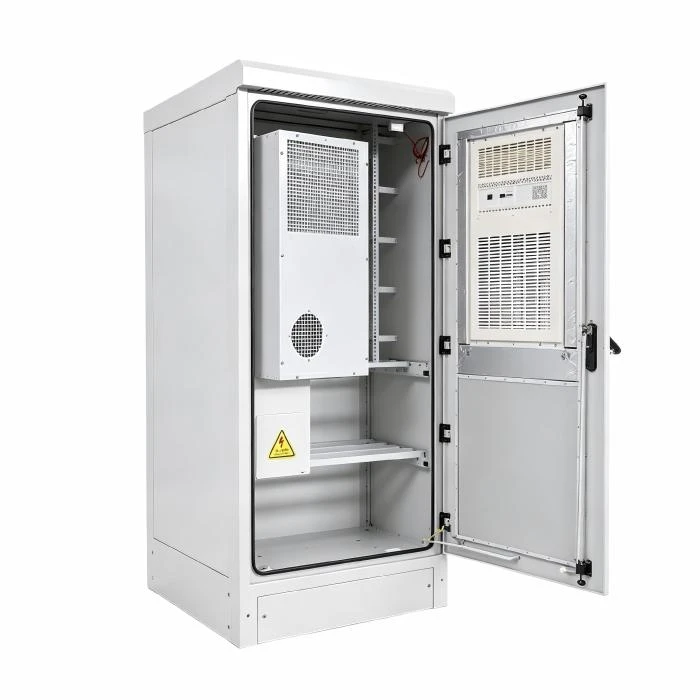

Et robust udendørs telekomkabinet fremstillet på vores 30.000W laserskærings- og CNC-kantpresselinjer på Dehong-anlægget.

Disse kabinetter rummer følsomt telekommunikationsudstyr-5G-basisbåndsenheder, fiberdistributionspaneler, strømforsyninger og batteribackup-systemer - i ubeskyttede udendørsmiljøer.

Vi producerer skabe til telekom OEM'er, tårnvirksomheder og kommunale bredbåndsprojekter.

Den tekniske disciplin ligger i termisk styring, IP65+ vejrforsegling og strukturel integritet under vind og seismiske belastninger.

Et fejlbehæftet telekomkabinet betyder ikke kun beskadigelse af udstyr-det betyder afbrudte opkald, mistet 911-tjeneste og lovpligtige bøder.

Fremstillingsproces og udstyr

Opbygning af et kabinet, der overlever elementerne

Udendørs telekomskabe produceres på vores tunge-pladelinje på Dehong-anlægget.

Trin 1: Heavy-Gauge Fabrication
Skabskroppen og døren er skåret fra1,5 mm – 2,5 mm CRSpå vores30.000W laserskæresystem. Laserens kantkvalitet ogminimal varme-påvirket zoneer kritiske-forvrængninger her fører til pakningsforseglingsfejl. Til standardskabe med-høj volumen bruger viCNC stansepresseretil lameller og knockouts.

Trin 2: Præcisionsformning
Paneler flyttes til voresPB110 3100 CNC kantpressertil bøjning. Skabskroppen er udformet med endobbelt-returflangeder giver stivhed og en kontinuerlig pakningstætningsoverflade. Døren er udformet med enregnkanalder leder vandet væk fra åbningen.

Trin 3: Svejsning og tætning
Kropssømme erkontinuerligt svejsetved hjælp af voresTM1800 svejserobotterat sikreingen vandindtrængningsveje. Dette er en kritisk forskel fra indendørs skabe, hvor stingsvejsning er acceptabel. Efter svejsning er sømmenejorden glatog ensømforseglerpåføres indvendige samlinger.

Trin 4: Overfladeforberedelse og belægning
Skabe gennemgår ensyv-trins forbehandlingherunder jernfosfat til korrosionsbestandighed. Pulverlakken erUV-stabiliseret polyester-i modsætning til indendørs epoxypulver, der kridtes og falmer inden for 12 måneder udendørs. Belægningstykkelse er80-120μm, verificeret med vores tyske belægningsmåler.

A Tower Climber's Nightmare: Case of the Condemning Condensation

En teleoperatør rapporterede, at udstyr i deres udendørs skabe fejlede for tidligt-korrosion på printkort, kortsluttede strømforsyninger. Skabene var IP65-klassificeret og havde bestået vandstråletest. Hvad skete der?

Kondensation.Skabet blev forseglet så tæt, at solvarme i dagtimerne drev fugt ud af udstyret, hvor det kondenserede på de kølige skabsvægge om natten. Vandet dryppede ned på udstyret nedenfor. IP65-klassificeringen beskyttet modydrevand, men skabte enindrefugt problem.

Vores løsning:Vi indarbejderhåndtering af kondensind i ethvert udendørs skabsdesign:

Udluftningsafløbmed hydrofobe membraner, der tillader trykudligning uden vandindtrængning

Skrå toppanel(minimum 5 grader) for at lede kondens til væggene væk fra udstyr

Standoffsder holder monteringspladen 10 mm fra bagvæggen, hvilket skaber en dræning

Termisk design: Passiv vs. aktiv køling
Teleudstyr genererer varme. I et forseglet kabinet akkumuleres denne varme og reducerer udstyrets levetid.

Passiv køling:Vi designerfiltrerede lamelsystemermed beregnet luftmængde. Indløbsspjæld i bunden, udstødning øverst skaber ennaturlig skorstenseffekt. Filtre forhindrer indtrængning af støv og insekter.

Aktiv køling:Til høj-strømtæthed (5G-radioer) integrerer vitermostatstyrede-ventilatorerellerklimaanlæg. Vi skærer åbninger og leverer monteringsudstyr efter dine specifikationer.

En vindbelastningslektion lært:
En kystinstallation mistede adskillige stangmonterede-skabe under en tropisk storm. Undersøgelse viste, at monteringsbeslagene var tilstrækkelige tilstatisk vægtmen ikke forvindløft. Vores skabe inkluderer nuFEA-validerede monteringsbeslagog kan leveres med ingeniørberegninger til PE-stempelgodkendelse.

Kvalitetskontrol og certificering

Godkendelse af vejrforsegling:

IP65 vandstråletest:Hvert nyt kabinetdesign gennemgår IP65-test i henhold til IEC 60529. Produktionsskabe prøvetestes- hver måned.

Dørtætningskompression:Verificeret medtryk-følsom filmfor at sikre kontinuerlig pakningskontakt (minimum 30 % kompression).

Pulvercoats holdbarhed:

Saltspray:UV-stabiliseret polyesterpulver er testet tilStørre end eller lig med 1.000 timerifølge ASTM B117.

QUV-accelereret forvitring:Validerer farvefastholdelse og glansstabilitet efter simuleret udendørs eksponering.

Termisk validering (for aktiv køling):

Skabe med integreret køling ertermisk testetmed varmebelastninger for at verificere temperaturstigningen forbliver inden for udstyrsspecifikationerne.

Vindbelastningsdokumentation:

Vi kan ydeDet oplyser FEAellerPE-stemplede beregningerfor vindbelastningsmodstand i henhold til TIA-222 eller lokale byggeregler.

Tekniske noter og ofte stillede spørgsmål

Q1: IP65 vs. NEMA 4 - hvad er forskellen?

Bedømmelse	Standard	Beskyttelse
IP65	IEC 60529	Støv-tæt, beskyttet mod vandstråler
NEMA 4	NEMA 250	Støv-tæt, beskyttet mod vandstrålerogslange-rettet vand

De svarer nogenlunde til de fleste applikationer. Vi kan bygge til en hvilken som helst standard-angiv under RFQ.

Q2: Mit websted ligger i et kystområde med saltspray. Hvilket materiale skal jeg bruge?

304 rustfrit stål med elektropoleret finish er vores anbefaling til kystmiljøer. Chromoxidlaget-heler selv, hvis det bliver ridset, og elektropolering fjerner overfladejern, der kan forårsage rust. Til installationer direkte ved havet giver 316 rustfrit stål ekstra pitting-modstand.

Q3: Skabet vil blive monteret på et tag i Phoenix, Arizona. Hvordan håndterer du ekstrem varme?

Passiv køling vil ikke være nok. Vi designer skabet med:
Solafskærmning (dobbelttag) for at reducere solindvinding
Høj-CFM-filtrerede blæsere med termostatstyring
Ventilerede sider til krydsventilation-
For extreme heat (>110 grader F ambient), kan vi integrere en termoelektrisk køler eller lille klimaanlæg. Giv dit udstyr varmeafledning (i watt) under RFQ.

Spørgsmål 4: Kan du forsyne kabinettet med forud-installeret fiberstyring og strømfordeling?

Ja. Vi tilbyder nøglefærdig integration:
Fiberhåndtering: Splejsningsbakker, patchpaneler, kabelføringsguider
Strømfordeling: Strømafbrydere, klemrækker, overspændingsdæmpere
Batteri backup: Monteringsbestemmelser til VRLA eller lithium batterier
Dette reducerer feltarbejde og sikrer, at alle komponenter passer korrekt. Giv din udstyrsliste under RFQ.

Få et tilpasset tilbud

Angiv dit udstyrs dimensioner, varmeafledning og stedets placering (til miljøanalyse). Vores ingeniørteam vil give en termisk vurdering og et budgettilbud inden for 24 timer.

Upload din tegning og få et tilbud

Kvalitetssystemer, der understøtter dette produkt

ISO 9001 certifikatKlik for at se

Inspektionsudstyr brugt til denne del:

Xi'an Edward CMM (0,005 mm nøjagtighed) - Dimensionsbekræftelse

IP65 Water Jet Test Station - Godkendelse af vejrforsegling

Saltspraykammer - Korrosionsbestandighed (1,000+ timer)

Belægningstykkelsesmåler (1μm) - Verifikation af pulverlak

Zento Trilium Metal Tech Co., Ltd.|Tianjin, Kina|info@zento-trilium.com

Tekniske specifikationer

Specifikation	Detaljer
Materiale muligheder	Koldt-valset stål (CRS) med pulverlak (standard) 304 rustfrit stål (kyst-/marine miljøer) 5052 Aluminium (Letvægt til stang-montering)
Materiale tykkelse	Krop: 1,5 mm – 2,0 mm Døre: 2,0 mm – 2,5 mm Monteringsplade: 2,5 mm – 3,0 mm
Beskyttelsesvurdering	IP65 (Standard), IP66 (Valgfrit med forbedret tætning) NEMA 4 / 4X ækvivalent
Termisk styring	Passiv ventilation med filtrerede lameller Aktiv køling: Termostat-kontrollerede ventilatorer eller klimaanlæg (kunde-specificeret)
Overfladefinish	Powder Coat (RAL 7035 lysegrå eller RAL 7032 Pebble Grey standard) UV-stabiliseret til udendørs eksponering
Sikkerhedsfunktioner	3-punktslåsesystem, hængelåshaps, manipulationssikre skruer
Interne funktioner	19" rackskinner, justerbar monteringsplade, kabelgennemføringsforskruninger, jordskinne
Vindbelastningsvurdering	Op til 150 mph (pr. TIA-222) afhængig af monteringskonfiguration
Emballage	Skræddersyet trækasse med tørremiddel, fuldt samlet eller flad-pakkemulighed
Certificering	ISO 9001 kompatibel; IP-test i henhold til IEC 60529
