Zento Trilium Metal Tech Co., Ltd. er en af de førende producenter og leverandører af strømfilterkabinetter i Kina. Velkommen til at købe bulk holdbare strømfilterskabe lavet i Kina her fra vores fabrik. Hvis du har nogen forespørgsel om tilpasset service, er du velkommen til at sende os en e-mail.

Produktoversigt

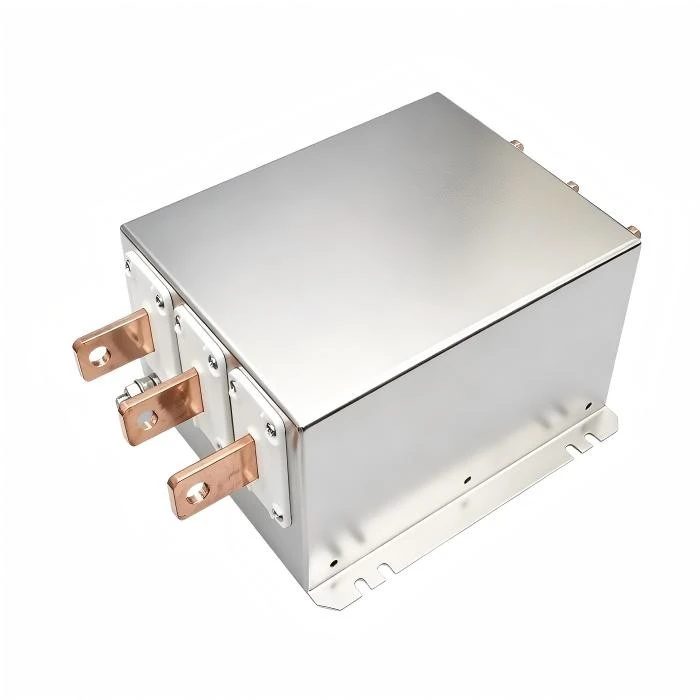

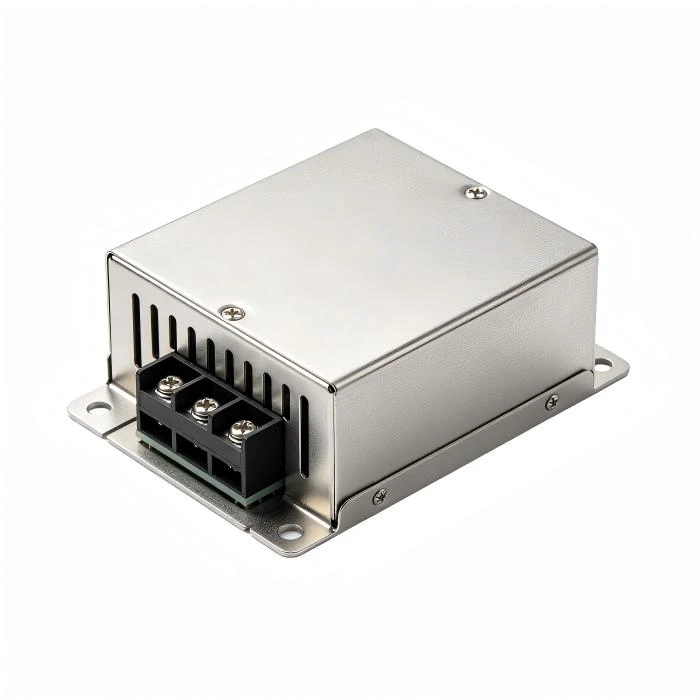

Et afskærmet kraftfilterkabinet fremstillet på vores CNC-stanse- og kantpresselinjer på Ruqing og Dehong faciliteterne.

Disse kabinetter rummer harmoniske filtre, aktive forreste-drev og strømkonditioneringsudstyr, der både skal indeholde deres egne elektromagnetiske emissioner og beskytte følsom elektronik mod ekstern interferens.

Vi producerer kabinetter til OEM'er af strømkvalitetsudstyr og producenter af industrielle drev.

Det tekniske fokus er på EMI-afskærmningseffektivitet, termisk styring af magnetik med høj-effekt og robust jording.

Fremstillingsproces og udstyr

Afskærmning: Det handler om sømmene

Et EMI kabinet er kun så godt som detssvageste søm. Et 0,5 mm mellemrum i en dørpakning kan reducere afskærmningseffektiviteten med 20 dB-en faktor 100 i feltstyrke.

Trin 1: Materialevalg
CRS er påkrævettil magnetisk afskærmning ved lave frekvenser (effektharmoniske). Aluminium og rustfrit stål er dårlige magnetiske skjolde. For forbedret RF-afskærmning kan vi beklæde interiøret medkobberpladeeller ansøgledende nikkelmaling.

Trin 2: Fremstilling
Kropsplader er skåret på vores30.000W laserellerCNC stansepresse. Vi minimerer antallet af sømme-hver søm er en potentiel lækage. Paneler er dannet på voresPB110 CNC kantpressermed stramme bøjningsradier for at opretholde sømkontakt.

Trin 3: Sømsvejsning og jordforbindelse
Alle kropssømme erkontinuerligt svejset-ingen stingsvejsning tilladt. Efter svejsning er sømmene glatte for at sikrekontinuerlig metal-til-metalkontakt. Monteringspladen ermaskeres før pulverlakeringså jordingspunkter forbliver nøgne, ledende metal.

Trin 4: EMI pakninger
Døren er den største afskærmningsudfordring. Vi installererEMI finger lager pakninger(beryllium kobber fjederfingre) elledende elastomer pakningerrundt om hele dørens omkreds. Pakningen komprimeres, når døren lukkes, hvilket skaber enkontinuerlig ledende tætning. Pakningskompression verificeres medtrykfølsom-film.

Trin 5: Ventilation uden lækage
Ventilatorer er nødvendige for køling, men en ventilatoråbning er enstor EMI-lækage. vi brugerhoneycomb bølgelederventiler-aluminium bikagestrukturer, der tillader luftstrøm mendæmpe EMIved at fungere som bølgeledere under afskæringsfrekvensen.

En OEM's EMI-testfejl: Tilfældet med den utætte dør
En OEM-strømfilter mislykkedes i test af udstrålede emissioner på et akkrediteret laboratorium. Kabinettet opfyldte alle designspecifikationer, men det var dørpakningenikke komprimerer jævnt-Der var et mellemrum på 0,2 mm langs den ene kant.

Vores løsning:Vi redesignede dørlåsen for at give denflere kompressionspunkter(3-punktslåsning i stedet for enkeltpunkt). Vi tilføjede ogsåshims bag pakningenfor at sikre jævn kompression. Kabinettet bestod ved næste test.

Jording: Grundlaget for afskærmning
Alle interne komponenter skal værebundet til kabinettetmed lav impedans. Vi installerer enkobberjordingsskinneog ydejordingsbolte med gevindpå monteringspladen. Kontinuitet verificeres med enmilliohm meter (<0.1Ω).

Kvalitetskontrol og certificering

Validering af afskærmningseffektivitet:

Prøveindkapslinger testes prIEEE 299ellerMIL-STD-285på et akkrediteret EMC-laboratorium. Testrapporter er tilgængelige for kundekvalificering.

Sømkontinuitet:Verificeret med enmilliohm meterpå tværs af alle svejsede sømme.

Dørpakningskompression:

Verificeret medtrykfølsom-film(Fuji Prescale) for at sikre kontinuerlig kontakt og minimal kompression.

Jordingskontinuitet:

Alle jordingspunkter er verificeret<0.1Ω with milliohm meter.

Pulvercoat-maskering:

Visuel inspektion af maskerede områder for at sikre, at bart metal er til stede til jordforbindelser.

Tekniske noter og ofte stillede spørgsmål

Q1: Hvilken afskærmningseffektivitet kan jeg forvente?

Frekvensområde	Typisk dæmpning (korrekt forseglet)
30 MHz – 100 MHz	50-60 dB
100 MHz – 1 GHz	40-50 dB
>1 GHz	30-40 dB (bølgelederventiler bliver mindre effektive)

Højere dæmpning kræver tykkere materiale, dobbelt-lagsafskærmning eller kobberforing. Angiv dit dæmpningskrav under RFQ.

Spørgsmål 2: Mit strømfilter bruger store ringkernespoler, der genererer varme. Hvordan håndterer du køling uden at gå på kompromis med afskærmningen?

Vi bruger honeycomb bølgelederventiler over ventilatoråbninger. Honningkagen tillader luftstrøm samtidig med at EMI dæmpes. Til høje varmebelastninger kan vi integrere luft-til-luftvarmevekslere, der afkøler interiøret uden at udskifte luft udefra-ideelle til støvede miljøer, hvor filtrerede ventilatorer ville tilstoppe.

Q3: Hvad er forskellen mellem finger- og ledende elastomerpakninger?

Pakningstype	Fordele	Ulemper	Bedst til
Finger Stock (BeCu)	Høj ledningsevne, høj cykluslevetid	Kræver præcis kompression, kan blive beskadiget	Dørene åbnede ofte
Ledende elastomer	Miljøtætning + EMI tætning	Lavere ledningsevne, kompression indstillet over tid	Udendørs, vask-af

Spørgsmål 4: Tilbyder du kabinetter, der opfylder MIL-STD-461 til militære applikationer?

Vi kan bygge kabinetter i henhold til de mekaniske krav i MIL-STD-461 (materiale, sømme, pakninger). Den endelige EMI-kvalifikationstest udføres af kunden eller et akkrediteret testlaboratorium. Vi leverer al fremstillingsdokumentation til støtte for kvalifikationen.

Få et tilpasset tilbud

Giv dit krav til afskærmningseffektivitet og intern komponentlayout. Vores ingeniørteam vil give en afskærmningsvurdering og et budgettilbud inden for 24 timer.

Upload din tegning og få et tilbud

Kvalitetssystemer, der understøtter dette produkt

ISO 9001 certifikatKlik for at se

Inspektionsudstyr brugt til denne del:

Milliohm Meter - Kontinuitet i søm og jordforbindelse

Tryk-Sensitive Film - Verifikation af pakningskompression

IEEE 299 testrapport - Afskærmningseffektivitet (eksempelbasis)

Zento Trilium Metal Tech Co., Ltd.|Tianjin, Kina|info@zento-trilium.com

Tekniske specifikationer

Specifikation	Detaljer
Materiale	Koldt-valset stål (CRS) - Påkrævet til magnetisk afskærmning Valgfrit: Kobber eller aluminium indvendig foring for forbedret RF-afskærmning
Materiale tykkelse	Krop: 1,5 mm – 2,0 mm Døre: 1,5 mm – 2,0 mm Monteringsplade: 2,5 mm – 3,0 mm
Afskærmningseffektivitet	40-60 dB @ 30 MHz – 1 GHz (Afhænger af søm og pakningsdesign)
Beskyttelsesvurdering	IP54 (standard), IP55 (valgfrit)
Overfladefinish	Powder Coat med ledende maske på parrende overflader Valgfrit: Kemisk konverteringsbelægning for ledningsevne
Dørfunktioner	EMI fingerlagerpakninger eller ledende elastomerpakninger på alle dørkanter
Interne funktioner	Aftagelig monteringsplade med ledende finish, jordskinne, kabelindføring med EMI-forskruninger
Termisk styring	Filtrerede blæsere med honeycomb bølgelederventiler (bevar afskærmningen)
Emballage	Individuelt indpakket, hjørnebeskyttelse, palleteret
Certificering	ISO 9001 kompatibel; testrapport om afskærmningseffektivitet tilgængelig
